Hệ thống thông báo, cảnh báo (PAGA)

Ngày 01-08-2019 Lượt xem 106
Hệ thống thông báo, cảnh báo (PAGA)

Hệ thống âm thanh thông báo chung hỗ trợ phát quảng bá các âm thanh cảnh báo khẩn cấp và các thông báo bằng giọng nói khẩn cấp. Như một hệ thống an toàn chính, hệ thống PA/GA được thiết kế để cung cấp một hệ thống cảnh báo chung và công cộng mạnh mẽ sử dụng cho toàn bộ hoặc các khu vực yêu cầu. Các chức năng công cộng bao gồm phát quảng bá các lời thông báo trực tiếp từ bàn gọi AP (Access Panels) hoặc các míc tại tủ thiết bị đến các khu vực được lựa chọn.

HỆ THỐNG THÔNG BÁO, CẢNH BÁO (PAGA)



Hệ thống âm thanh thông báo chung hỗ trợ phát quảng bá các âm thanh cảnh báo khẩn cấp và các thông báo bằng giọng nói khẩn cấp. Như một hệ thống an toàn chính, hệ thống PA/GA được thiết kế để cung cấp một hệ thống cảnh báo chung và công cộng mạnh mẽ sử dụng cho toàn bộ hoặc các khu vực yêu cầu. Các chức năng công cộng bao gồm phát quảng bá các lời thông báo trực tiếp từ bàn gọi AP (Access Panels) hoặc các míc tại tủ thiết bị đến các khu vực được lựa chọn.

Các chức năng cảnh báo chung bao gồm phát quảng bá các âm thanh cảnh báo được ghi sẵn hoặc thông các tin nhắn thoại đến tất cả hoặc các khu vực lựa chọn trong các điều kiện báo động, được khởi tạo bằng tay hoặc các thiết bị tự động của hãng thứ 3 (Ví dụ như các hệ thống phát hiện khí ga và cháy, giám sát quy trình hoặc các hệ thống giám sát an toàn khác). Các chức năng trên được bổ sung bởi chỉ thị trực quan thông qua các đèn hiệu, các đèn trạng thái… theo yêu cầu. Các bộ xử lý kép, giám sát toàn diện lỗi và định tuyến lại tự động các tín hiệu âm thanh để bỏ qua các thành phần lỗi cung cấp một kiến trúc hệ thống mạnh mẽ.

Hệ thống có thể được truy nhập từ máy chủ quản lý hệ thống (System Manager server) lắp đặt trong tủ thiết bị của hệ thống. Máy chủ này cũng có thể được truy nhập từ xa thông qua bất kỳ máy tính trạm nào có kết nối tới mạng IP của hệ thống. Thêm vào đó, hệ thống có thể được truy cập sử dụng thông qua các bàn điều khiển mở rộng và các bàn gọi.

Các đầu vào điều khiển bên ngoài từ các hệ thống phát hiện khí ga và cháy, hệ thống giám sát quy trình hoặc các hệ thống giám sát an toàn khác có thể giao tiếp trực tiếp với các tủ hệ thống PAGA, việc kích hoạt cảnh báo các điểm dự phòng được thực hiện thông qua giao thức hỗ trợ dự phòng A-B.



Các tính năng chính của hệ thống:




  • Quản lý trạng thái hệ thống thời gian thực, bao gồm các nhật ký sự kiện, hoạt động hệ thống, các trạng thái phát thông báo, giám sát trở kháng loa, các trạng thái nhiệt độ của bộ khuyếch đại và quạt gió.

  • Hỗ trợ đa âm sắc, điều khiển lên đến 6 thông báo đồng thời cho 128 khu vực.

  • Hỗ trợ lên đến 32 bàn điều khiển trên một hệ thống.

  • Hỗ trợ đo và giám sát loa thông minh (ISMT)

  • Cho phép cấu hình mức độ ưu tiên phát thông báo

  • Dễ bảo dưỡng với việc truy nhập phía trước tủ thiết bị.

  • Giao tiếp với hệ thống điện thoại nội bộ PABX

  • Lên đến 32 loa trên một loop (với ISMT)

  • Âm cảnh báo “ducking” cho việc kiểm tra âm thanh của loa

  • Một bộ điều khiển đơn có thể hỗ trợ lên đến 32 khung khuyếch đại (1000W)

  • Hỗ trợ lên đến 128 khu vực

  • Hỗ trợ lên đến 32 đầu vào âm thanh ngoài.

  • Hỗ trợ 128 bản ghi lời nhắn

  • Lên đến 128 thiết bị ngoại vi

  • Hỗ trợ lên đến 32 bàn điều khiển mở rộng

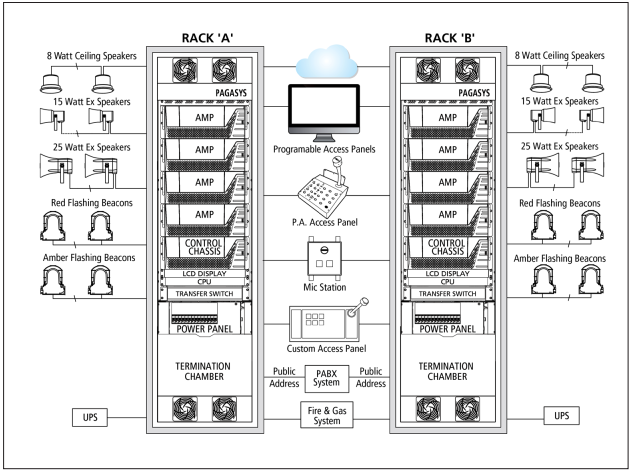

  • Hỗ trợ dự phòng A-B

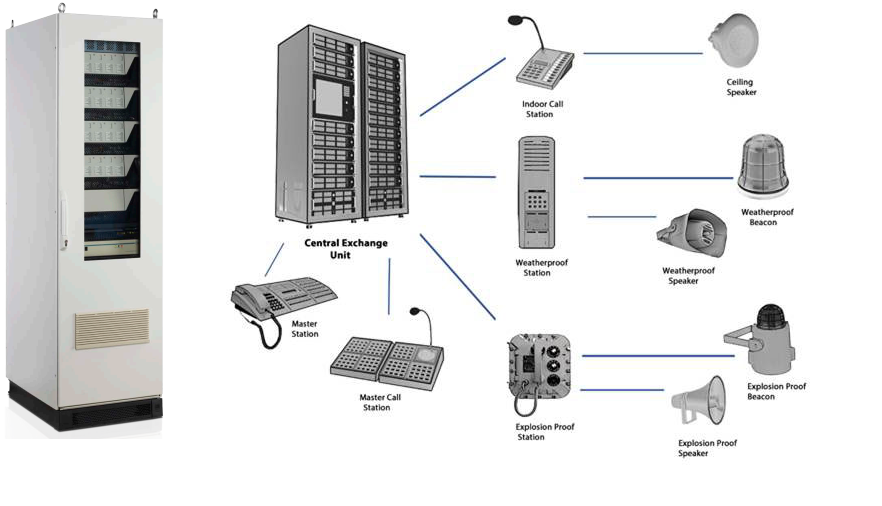

Hệ thống có thể bao gồm đầy đủ hoặc một phần các thiết bị sau:




  • Tủ thiết bị: bao gồm một cửa trước tiêu chuẩn lắp kính, quạt gió và lưới tản nhiệt; một cửa sau tiêu chuẩn với quạt gió và lưới tản nhiệt. Tủ được thiết kế chuyên biệt, đồng bộ giúp cho việc tản nhiệt được tối ưu, khả năng đi cáp gọn gàng và truy cập bảo dưỡng dễ dàng.

  • Bộ điều khiển: bao gồm một DSP (bộ xử lý tín hiệu số) để xử lý các luồng âm thanh. Ngoài ra bộ điều khiển cũng là nơi xử lý, đưa ra các cảnh báo, lưu trữ log hệ thống giúp cho việc quản lý hệ thống được tập trung và dễ dàng.

  • Bộ khuyếch đại: là một bộ khuyếch đại lớp D 1000W hiệu suất cao công nghiệp được thiết kế cho các ứng dụng cảnh báo chung và thông báo công cộng. Bộ khuyếch đại hỗ trợ âm thanh đầu ra 70V hoặc 100V. Có thể chạy hết công suất tại nhiệt độ từ -10ºC đến +55ºC.

  • Card giao tiếp bàn gọi: là một mô đun I/O cung cấp điểm kết nối cho các bàn gọi của hệ thống PAGA.

  • Card I/O đầu vào số: cung cấp 16 đầu vào kỹ thuật số riêng biệt có thể cấu hình hỗ trợ chế độ 24V PLC hoặc chế độ “tiếp xúc khô”.

  • Card đầu ra giám sát đèn hiệu: cung cấp các kênh giám sát và điều khiển đèn hiệu độc lập.

  • Bàn truy cập: là phương tiện chính để vận hành từ xa hệ thống PAGA. Bàn truy cập có vỏ kín với một bàn phím nhiều nút bấm cho phép nười dùng khởi tạo các thông báo hoặc cảnh báo trên hệ thống. Có nhiều loại bàn truy cập khác nhau phù hợp cho việc lắp đặt trên bàn, treo tường hoặc lắp tủ rack cũng như các bàn truy cập sử dụng triển khai cho khu vực an toàn hoặc trong môi trường nguy hiểm (khu vực yêu cầu chống cháy nổ).

  • Loa: là thiết bị chuyển đổi tín hiệu điện 70V hoặc 100V từ cổng đầu ra của các bộ khuyếch đại công suất âm thanh hệ thống PAGA thành âm thanh. Các cáp loa hiện trường thường được đấu thành vòng lặp giúp ngăn ngừa sự cố mất chức năng do đứt cáp đơn.

  • Đèn hiệu: cung cấp chỉ thị trực quan của báo động hoặc các điều kiện khác, đặc biệt trong các khu vực có độ ồn cao, nơi các tín hiệu âm thanh khó nghe được.



Trên đây là giải pháp điển hình của hệ thống PA/GA, chúng tôi – NT có thể tùy biến rất nhiều cấu hình theo từng nhu cầu cũng như kinh phí của các khách hàng.



Quý khách hàng quan tâm đến giải pháp, vui lòng liên hệ để có thông tin chi tiết!
