Giải pháp tăng cường vùng phủ sóng - Fiplex

Ngày 05-08-2019 Lượt xem 95
Giải pháp tăng cường vùng phủ sóng - Fiplex

Hệ thống Digital Fiber DAS là sự phát triển tiếp theo của hệ thống truyền dẫn RF qua sợi quang (RFoF) analog DAS truyền thống, cải thiện một số hạn chế và các vấn đề về ứng dụng liên quan đến công nghệ analog, điều này đặc biệt quan trọng trong các hệ thống thông tin an toàn công cộng/ nghiệp vụ trọng yếu.



GIẢI PHÁP TĂNG CƯỜNG VÙNG PHỦ SÓNG - FIPLEX


1. Giới thiệu về hệ thống Digital Fiber DAS:


Hệ thống Digital Fiber DAS là sự phát triển tiếp theo của hệ thống truyền dẫn RF qua sợi quang (RFoF) analog DAS truyền thống, cải thiện một số hạn chế và các vấn đề về ứng dụng liên quan đến công nghệ analog, điều này đặc biệt quan trọng trong các hệ thống thông tin an toàn công cộng/ nghiệp vụ trọng yếu.

Hệ thống Digital Fiber DAS có cấu trúc module bao gồm hai khối module khác nhau, khối Digital Master Unit và khối Digital Remote Unit. Mỗi module được thiết kế đóng kín với tiêu chuẩn IP67/NEMA4X (chống nước và bụi) phù hợp sử dụng để tăng cường và mở rộng phủ sóng trong môi trường công nghiệp nặng, ngoài trời và trong nhà. Được thiết kết phù hợp lắp đặt trên tường, gắn cột cũng như có thể lắp rack tiêu chuẩn 19” với bộ gá lắp đặt kèm theo.



2. Tính năng, ưu điểm của giải pháp


  • Dùng cho các hệ thống trunking P25 Ph1, P25 Ph2, DMR, TETRA, NXDN và các hệ thống thông thường
  • Khu vực trong nhà: Đường hầm, tòa nhà, tàu điện ngầm, sân bay, các khu vực tương tự
  • Khu vực ngoài trời: Sân vận động, hẻm núi, khu vực đông dân cư, các vùng nông thôn hẻo lánh
  • Với cấu trúc kiểu mô đun, hệ thống DAS này dễ dàng triển khai lắp đặt trên các tòa nhà, tầng hầm đã hoàn thiện mà không làm ảnh hưởng đến tính thẩm mỹ hiện có
  • Mạch giảm nhiếu đường lên (UL squelch) của Remote Unit hoạt động không chỉ trên từng kênh mà còn trên từng khe thời gian, tạo nên sự độc đáo của giải pháp Digital Fiber DAS bởi việc quản lý vượt trội nhiễu đường lên.
  • Hệ thống linh hoạt để cho phép thay đổi thiết kế mà không cần nâng cấp phần cứng
  • Phần mềm có thể lập trình lựa chọn kênh hoặc băng tần hoạt động, phù hợp với môi trường RF


3. ​Thành phần của hệ thống:

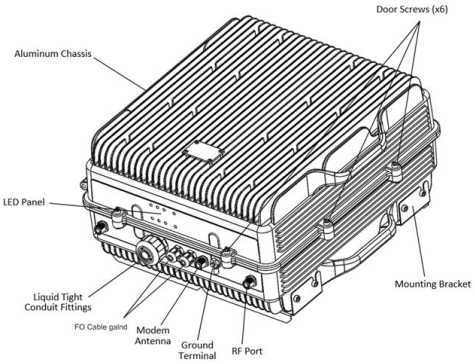

Thiết bị Master Unit: là một hệ thống chuyển đổi tín hiệu RF sang tín hiệu quang và ngược lại từ tín hiệu quang sang tín hiệu RF. Việc chuyển đổi tín hiệu này được thực hiện bằng cách sử dụng xử lý tín hiệu số dựa trên FPGA (vi mạch dùng cấu trúc mảng phần tử logic có thể lập trình được). Nó cung cấp kết nối tới trạm gốc (hoặc anten) và tập trung tất cả các kết nối của DAS.



Thiết bị Master Unit được trang bị với các duplexer bên trong do đó đây là thiết bị đóng có cổng RF “To Base” (đến trạm). Nó có thể kết nối với trạm gốc trực tiếp thông qua POI (điểm liên kết các hệ thống) hoặc kết nối vô tuyến “Off the Air” thông qua hệ thống anten.
Thiết bị Master Unit cũng cung cấp một điểm truy nhập để giám sát và điều khiển tất cả các thông số của hệ thống không chỉ của Master Unit mà còn của từng thiết bị Remote Unit được kết nối trên hệ thống. Kết nối này có thể được thực hiện cục bộ thông qua USB hoặc Web-browser, hoặc kết nối từ xa sử dụng Ethernet (qua giao thức SNMP).

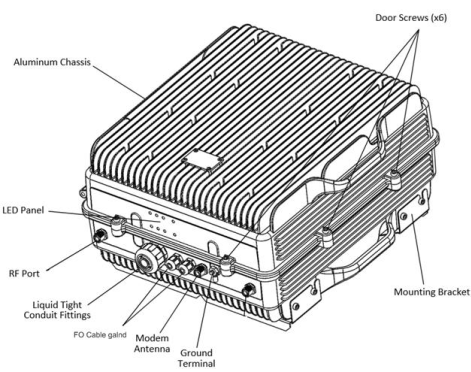

Thiết bị Remote Unit: cũng là một hệ thống chuyển đổi tín hiệu RF sang tín hiệu quang và ngược lại từ tín hiệu quang sang tín hiệu RF. Các chuyển đổi tín hiệu này được thực hiện bằng cách sử dụng xử lý tín hiệu số dựa trên FPGA (vi mạch dùng cấu trúc mảng phần tử logic có thể lập trình được). Nó cung cấp sự khuếch đại cho các tín hiệu RF cần thiết trước khi các tín hiệu này được đưa đến các khu vực mục tiêu thông qua hệ thống anten.




Thiết bị Remote Unit được trang bị với các duplexer bên trong do đó đây là thiết bị đóng có cổng RF “To Mobile” (đến thiết bị di động).
